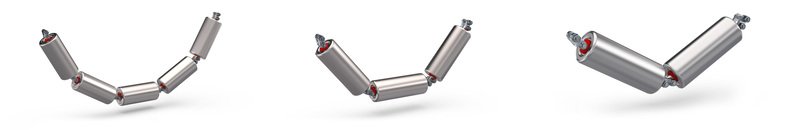

Guirlandes de rouleaux

guirlande-rlx

Ø axe Ø tube méplats nxm A B C Diamètre trou t Pas maillon p M v
20 89 26 10 3×45° 10,5 25,4 M10 53
108
133
25 89 30 12 4 x45° 12,5 31,75 M12 60
108
133
159
30 89 22×32 35 15 5 x45° 14,5 38 M14 68
108
133
159
40 108 32×42 Sur demande spéciale /nous consulter
133
159
194
50 133 40×54
159
194

Longueur des rouleaux suivant NFE 53301

 Bande ∅ jupe conseillée  Bande en vé Bande en auge Auge 5 rlx
400 89 240 150
500 89 290 190
650 89 ou 108 360 240
800 89 ou 108 ou 133 430 290 150
1000 108 ou 133 ou 159 575 360 190
1200 108 ou 133 ou 159 675 430 240
1400 133 ou 159 725 500 290
1600 133 ou 159 875 570 360
1800 159 ou 197 975 640 380
2000 159 ou 197 1075 710 420

Nota : Possibilité d’autres dimensions sur plans notamment d’utiliser des rouleaux de longueurs inégales.
